產品介紹

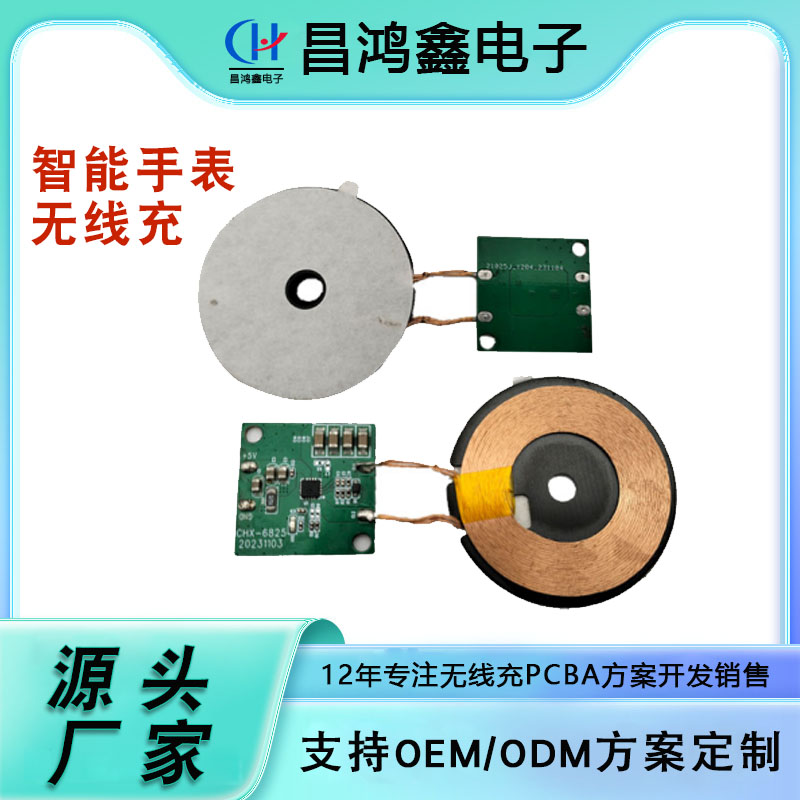

IP6825是一款無線充電發射端控制SoC芯片， 兼容WPCQi新標準，支持A11或A11a線圈， 支持5W充電。 IP6825 通過Analog Ping 檢測無線充接收器， 通過Digital Ping建立與無線充接收端之間的通信， 通信成功之后，則開始功率傳輸。 IP6825 解碼從接收器發送的通信數據包，然后 用PID算法來改變振蕩頻率從而調整線圈上的輸出 功率。一旦接收器上的電池充滿電時，IP6825終止 電力傳輸。 IP6825 片內集成全橋驅動電路和功率MOS， 集成電壓&電流兩路ASK通訊解調模塊；方案集成 度高，可明顯降低方案尺寸和BOM成本。

產品主要參數

1.額定參數：

①　輸入電壓 DC=5V(符合PD協議）

②　輸入電流 2A

③　輸出：5V/5W

2.線圈參數：A11 單線圈(開槽帶背膠)，引線長度兩側 20mm

3.線路板參數：長 24mm  寬24mm

產品特點

1.尺寸、接口、規格可根據客戶需求定制組裝

2.支持外來異物檢測（FOD）功能

3.使用方便，不易發熱，充電速度快

4.即充即放，符合WPC1.2無線Q1充電標準

5.智能識別快充不傷機，靜態電流4mA低功耗自動檢測
