產品介紹

IP6808是一款無線充電發射端控制SoC芯片， 兼容WPC Qi v1.2.4新標準，支持A11線圈，支 持5W、蘋果7.5W、三星10W充電。IP6808通過 analog ping 檢測到無線接收器，并建立與接收端 之間的通信，則開始功率傳輸。IP6808解碼從接 收器發送的通信數據包，然后用 PID算法來改變 振蕩頻率從而調整線圈上的輸出功率。一旦接收 器上的電池充滿電時，IP6808終止電力傳輸。 片內集成全橋驅動電路和電壓&電流兩路 ASK通訊解調模塊，集成度高，降低方案尺寸和 BOM成本。

產品主要參數

1、額定參數：

①　輸入電壓 DC=9V（符合PD協議）

②　輸入電流 2A

③　輸出：5V/5W、7.5V/7.5W、9V/10W、

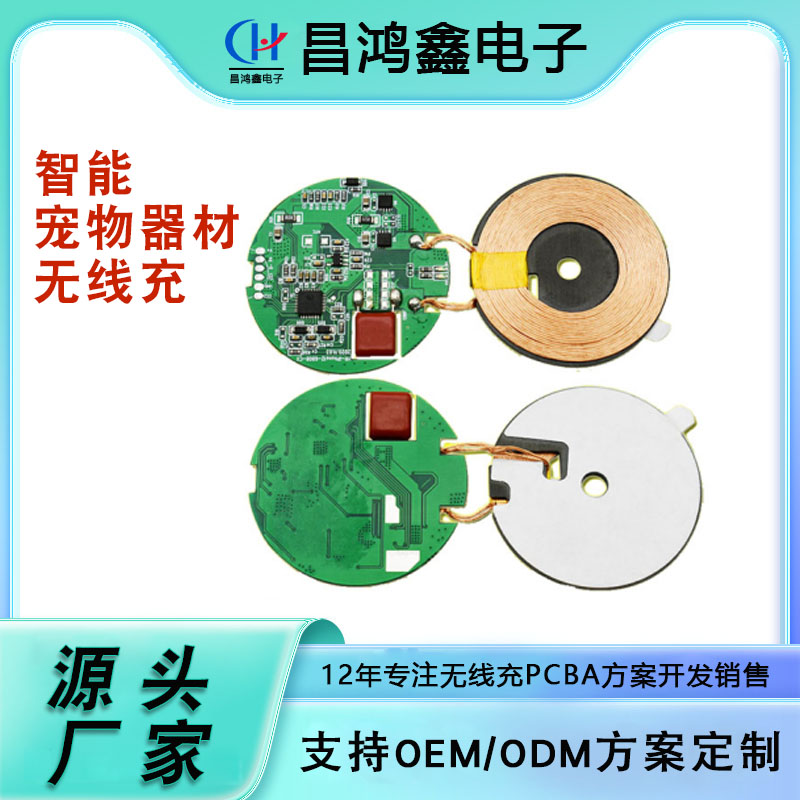

2、線圈參數：A11 單線圈(開槽帶背膠)，引線長度兩側 20mm

3、線路板參數：直徑長 44mm

產品特點

1、尺寸、接口、規格可根據客戶需求定制組裝

2、支持外來異物檢測（FOD）功能

3、支持成品固件在線升級,兼容NPO電容和CBB電容

4、即充即放，符合WPC1.2無線Q1充電標準

5、智能識別快充不傷機，支持5V/2A普充和9V/1.67A快充

6、輸入過壓，過流保護功能,支持PD3.0輸入請求
